Minitab Workspace - 我可以用圖形直覺地組織和辨別因果關係嗎?
魚骨圖
使用魚骨圖來辨別造成影響的潛在原因。魚骨圖也稱為因果圖 (C&E Diagram) 或石川圖 (Ishikawa Diagram)。觀看此影片以了解更多訊息:
在魚骨圖上,結果影響 (Effect) 或中心問題放在最右邊。大魚骨 (Affinities) 是原因的類別,它從結果影響的脊椎分支出來。由大魚骨相似性造成分支。預設情況下,擴展了大魚骨相似性和各原因,以便您可以查看魚骨圖的所有分層。

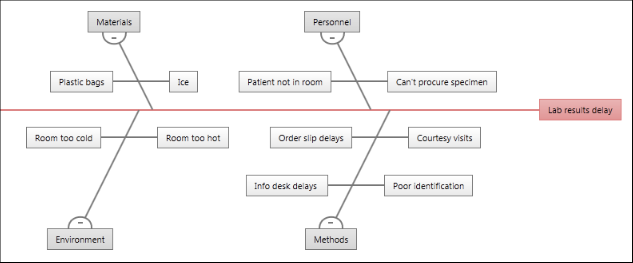

魚骨圖範例:
此魚骨圖辨別了延遲實驗結果的潛在原因。
回答問題:
特定缺陷類型的潛在原因是什麼?
哪些製程輸入因素會導致製程輸出產生變異?
何時使用 |
目的 |
專案前期 |
透過潛在原因和缺陷狀況的連結,協助進行專案項目辨別。 |
專案開始 |
協助發現辨別原因。 |
專案中期 |
辨別潛在製程輸入因素以在專案中進行調查,以確定哪些輸入因素對製程輸出有重大影響。 |
資料
此工具沒有資料要求,因為您只用它來收集和組織資料。
指導方針
如何進行
